lámpara ultravioleta
localización en SMS

especificaciones

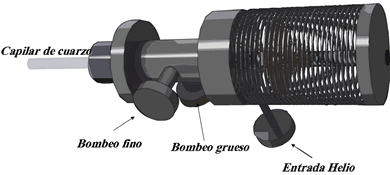

Para el bombeo diferencial de la lámpara ultravioleta, necesitamos de la bomba turbo pequeña (cámara de introducción de muestras), para el bombeo fino, y de la DryScroll para el bombeo grueso.

la lámpara de descarga se utiliza, en espectroscopía ultravioleta de foto emisión (ups), se suele trabajar con HeI, que produce una radiación o línea a 21.2eV.

tamaño del spot : 1.5mm

flujo de fotones : 1.5E12 fotones por segundo

bakeout: 180ºC


En este caso, los fotones son producidos mediante una lámpara de descarga de gas, mediante bombeo diferencial. Normalmente se utilizan He, Ne, Ar. Los gases producen una descarga en medio de la lámpara, el gas que es atrapado en la lámpara, es bombeado diferencialmente en el interior. 5KV son aplicados entre el cátodo y el ánodo, y la descarga (corriente), es limitada a 600V, el gas ionizado produce fluorescencia, esta luz, es dependiente del gas en uso y de la intensidad de ionización.

las presiones diferenciales típicas para nuestra fuente són:

modo
1er. bombardeo
2o. bombardeo
cámara
HeI
5e-1mbar
1.3e-5mbar
2.6e-8mbar
HeII
1e-3mbar
2e-6mbar
4.3e-9mbar
