portamuestras

Es, junto con los anillos de refrigeración interior situados en la cámara atmosférica, el elemento diferenciador de la cámara de vacío en cuanto al control de la temperatura. Permite enfriar la muestra utilizando nitrógeno líquido. En realidad podemos controlar la temperatura en el rango [-170ºC < T < 150ºC].

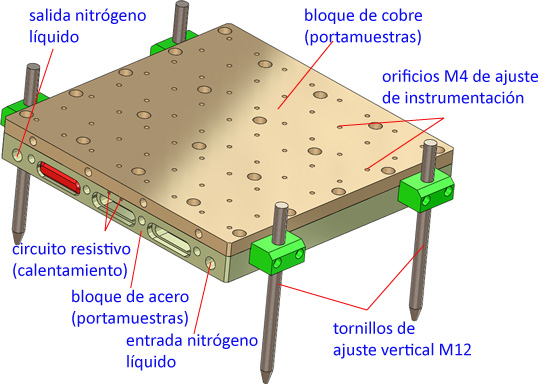

El paso del nitrógeno líquido desde el dewar al portamuestras se realiza a través de un pasamuros criogénico utilizando unos tubos flexibles de teflón que conducen el nitrógeno líquido hasta el portamuestras, en cuyo interior se encuentra el serpentín interior del portamuestras. Entre este bloque de acero y la superficie final de cobre se encuentra el circuito resistivo formado por una resistencia eléctrica. El circuito resistivo se encuentra en la interfase que hay entre los dos elementos. Este circuito resistivo está formado por una única resistencia. La parte superior de la placa de cobre se encuentra taladrada por orificios M4, similar a la geometría de las mesas ópticas.

Todo este bloque de dimensiones cuadradas de 205mm de lado, se encuentra suspendido mediante cuatro tornillos, que permiten ajustar la altura de todo el conjunto portamuestras.

Situado en la superficie de cobre y pegados a la misma mediante tornillos, se encuentran situados tres tipos de sensores, cada uno para rangos de temperaturas y rapidez de respuesta distintos. El control de la temperatura se efectúa por un controlador tipo PID, que permite enviar potencia de manera proporcional a la resistencia eléctrica y de abrir y/o cerrar la electroválvula de manera controlada en el tiempo, para permitir el paso de nitrógeno líquido.
